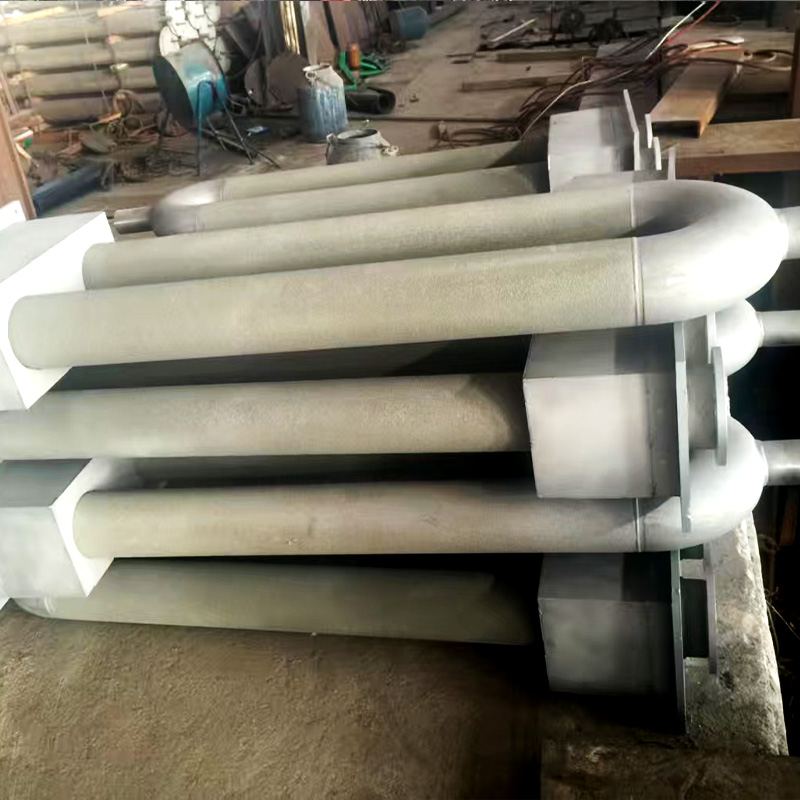

Ống bức xạ hình chữ U

Name: Ống bức xạ hình chữ U
Rating: 5 (99 reviews)

Ống bức xạ loại U là một thiết bị thường được sử dụng được thiết kế để ngăn chặn sự tiếp xúc trực tiếp giữa các sản phẩm đốt nhiên liệu và phôi, cũng như để bảo vệ các bộ phận làm nóng khỏi sự ăn mòn của khí quyển lò. Quá trình đốt cháy nhiên liệu hoặc chuyển đổi năng lượng điện diễn ra bên trong các ống thép chịu nhiệt, cho phép nhiệt truyền qua thành ống tới phôi. Thiết kế này tạo điều kiện thuận lợi rất nhiều cho quá trình sản xuất và chế biến công nghiệp.

Ống bức xạ của chúng tôi được thiết kế để sử dụng không chỉ trong các thiết bị xử lý nhiệt trong nước mà còn là bộ phận thay thế cho các hệ thống xử lý nhiệt nhập khẩu. Năm 1998, dòng sản phẩm này đã được trao Huy chương Vàng tại Triển lãm Công nghệ Quốc gia.
Bộ phận làm nóng (lõi ống) bên trong ống bức xạ có nhiều cấu hình: loại lồng, loại quấn dải dọc và loại dây điện trở xoắn ốc. Vật liệu làm dây điện trở được sử dụng là hợp kim niken-crom (Ni-Cr) và sắt-crom (Fe-Cr). Tải bề mặt thường được thiết kế ở mức 1 W/cm2, với công suất định mức của ống đơn từ 3kW đến 60kW. Nhiệt độ hoạt động của bộ phận làm nóng dao động từ 500°C đến 1300°C.
Ống bảo vệ bên ngoài được sản xuất thành ba loại: ống đúc ly tâm, ống cuộn và hàn và ống liền mạch.
Về tuổi thọ sử dụng:
Lò làm nguội: ≥1 năm
Lò ủ: ≥3 năm
Ống bức xạ đốt gas: ≥2 năm
Đối với vật liệu ống tay áo, vui lòng tham khảo bảng bên dưới.

yêu cầu

TRƯỚCV：Ống bức xạ hình chữ I
SAU：Ống bức xạ loại W

Thông số kỹ thuật của hợp kim sưởi điện

Lớp/Thành tích		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr2₁Al₆Nb	0Cr27Al₇NO₂	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Thành phần hóa học chính%	Cr	15-12	23-26	19-22	21.0-23.0	26,5-27,8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Số dư	Số dư	Số dư	Số dư	Số dư	Số dư		Số dư
	lại	Số tiền phù hợp	Số tiền phù hợp	Số tiền phù hợp	Số tiền phù hợp	Số tiền phù hợp	Số tiền phù hợp	Số tiền phù hợp	Số tiền phù hợp
	Mo					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Số dư	28-32
Nhiệt độ hoạt động tối đa của các bộ phận oC		950	1250	1250	1350	1400	1100	1150	1100
Mật độ /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
lạisistivity Ωmm2/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Hệ số kháng nhiệt độ × 10-51oC		15	5	5	5	-1	14	8.5
điểm nóng chảy ℃		1450	1500	1500	1500	1520	1390	1400	1390
Độ bền kéo MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Độ giãn dài %		>14	>12	>12	>12	>12	>20	>20	>20
lạiduction of area%		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Số lần uốn cong		>5	>5	>5	>5	>5
độ cứng		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Tổ chức		Ferrit (F)	Ferrit (F)	Ferrit (F)	Ferrit (F)	Ferrit (F)	Austenit (A)	Austenit (A)	Austenit (A)
từ tính		từ tính	từ tính	từ tính	từ tính	từ tính	Không có từ tính	Không có từ tính	Không có từ tính
từ tính		từ tính	từ tính	từ tính	từ tính	từ tính	Không có từ tính	Không có từ tính	Không có từ tính
