Máy sưởi ống bức xạ hoạt động như thế nào? Hướng dẫn kỹ thuật đầy đủ cho người mua

Máy sưởi ống bức xạ là hệ thống sưởi hồng ngoại đốt bằng khí tạo ra hơi ấm bằng cách đốt nhiên liệu bên trong một ống kim loại kèm theo và tỏa năng lượng nhiệt trực tiếp đến các vật thể, con người và sàn nhà bên dưới nó. Không giống như máy sưởi không khí cưỡng bức, làm ấm toàn bộ thể tích không khí của tòa nhà, máy sưởi ống bức xạ phát ra sóng hồng ngoại truyền theo đường thẳng cho đến khi chúng chạm tới bề mặt rắn. Sàn nhà, máy móc và người cư ngụ sẽ hấp thụ bức xạ đó và giải phóng hơi ấm trở lại môi trường xung quanh. Đối với các kỹ sư nhà máy và người quản lý cơ sở, kết quả thực tế là phản ứng thoải mái nhanh hơn, mức tiêu thụ nhiên liệu thấp hơn và nhiệt độ sàn ổn định hơn trong các tòa nhà công nghiệp lớn.

Làm thế nào một lò sưởi ống bức xạ chuyển đổi nhiên liệu thành nhiệt

Trình tự vận hành hoàn chỉnh của lò sưởi ống bức xạ có thể được rút gọn thành bốn giai đoạn được xác định rõ ràng.

1. Đầu đốt trộn khí tự nhiên hoặc propan với một lượng không khí đốt được kiểm soát và đốt cháy hỗn hợp.
2. Ngọn lửa và khí đốt nóng di chuyển qua một ống dài bằng thép hoặc hợp kim chịu nhiệt, làm nóng dần thành ống từ bên trong.
3. Bề mặt bên ngoài của ống đạt nhiệt độ khoảng 800°F đến 1000°F và bắt đầu giải phóng bức xạ hồng ngoại.
4. Năng lượng hồng ngoại di chuyển trong không khí mà không làm nó nóng lên, chạm vào sàn nhà và thiết bị, đồng thời làm nóng trực tiếp các bề mặt đó.

Giai đoạn cuối cùng đó là đặc điểm xác định của hệ thống sưởi bức xạ. Máy sưởi đối lưu phụ thuộc vào không khí ấm bốc lên phía mái nhà, phân tầng thành từng lớp và để lại các vùng lạnh gần bến tải hoặc bàn làm việc. Các ống bức xạ khắc phục vấn đề đó bằng cách cung cấp năng lượng trực tiếp đến vùng bị chiếm dụng. Không khí chỉ ấm lên sau khi sàn và thiết bị tỏa ra lượng nhiệt dự trữ. Điều này cho phép đặt bộ điều nhiệt thấp hơn vài độ để có cùng cảm giác thoải mái, đó là lý do tại sao nhiều cơ sở lắp đặt báo cáo tiết kiệm nhiên liệu từ 25 đến 40% so với hệ thống không khí cưỡng bức.

Mức tiết kiệm được trình bày ở trên là phạm vi điển hình được báo cáo trong lắp đặt công nghiệp chứ không phải là giá trị được đảm bảo. Kết quả thực tế phụ thuộc vào chiều cao trần, điều kiện gió lùa, mức độ cách nhiệt và tần suất mở cửa chất hàng. Các tòa nhà có trần cao và lượng không khí lớn đáp ứng tốt nhất với hệ thống sưởi bức xạ vì không cần phải làm nóng không khí sẽ tích tụ gần mái nhà. Các cơ sở thường xuyên mở cửa cũng được hưởng lợi vì năng lượng bức xạ sẽ thiết lập lại độ ấm ở mặt sàn một cách nhanh chóng sau khi không khí lạnh tràn vào. Hệ thống không khí cưỡng bức sẽ mất nhiều thời gian hơn để hâm nóng toàn bộ lượng không khí bên trong sau mỗi chu kỳ cửa. Những đặc điểm vận hành này làm cho phương pháp bức xạ trở nên đặc biệt hấp dẫn trong môi trường sản xuất và hậu cần, nơi rò rỉ không khí và chiều cao tòa nhà có tác dụng chống lại hệ thống sưởi thông thường. Đối với các cơ sở cũng cần xử lý nhiệt hoặc các bộ phận của lò, công nghệ hợp kim chịu nhiệt tương tự có trong ống bức xạ sẽ được sử dụng trên các thiết bị liên quan, đó là lý do tại sao nhiều người mua bắt đầu với một hướng dẫn chi tiết về nguyên tắc cơ bản của ống bức xạ trước khi viết đặc điểm kỹ thuật của họ.

Các thành phần chính của lò sưởi ống bức xạ

Một hệ thống sưởi ống bức xạ điển hình được chế tạo từ một số ít các bộ phận chắc chắn. Hiểu từng cái sẽ giúp xác định đúng đơn vị và chẩn đoán vấn đề sau này.

Hệ thống điều khiển và đầu đốt

Đầu đốt là trái tim của hệ thống. Nó hút không khí sơ cấp vào, trộn với khí tự nhiên hoặc propan theo tỷ lệ được kiểm soát và đốt cháy hỗn hợp bên trong ống đốt. Hệ thống điều khiển bao gồm van gas, mô-đun đánh lửa, cảm biến ngọn lửa và bộ điều chỉnh nhiệt hoặc giao diện quản lý tòa nhà. Đầu đốt có thể hoạt động ở chế độ một giai đoạn, hai giai đoạn hoặc chế độ điều chế. Đầu đốt hai giai đoạn và điều biến nâng cao hiệu quả bằng cách giảm nhiên liệu đầu vào khi không gian không cần hết công suất.

Ống bức xạ và phản xạ

Bản thân ống bức xạ được sản xuất từ ​​thép chịu nhiệt hoặc thép không gỉ hợp kim cao ở dạng hình học thẳng, hình chữ U hoặc hình chữ W. Khí đốt di chuyển qua ống và làm tăng nhiệt độ bề mặt của nó đến điểm bắt đầu phát xạ hồng ngoại. Một tấm phản xạ bằng nhôm đánh bóng được đặt phía trên ống để chuyển hướng bức xạ hướng lên phía sàn bên dưới, tập trung nhiệt vào nơi mọi người thực sự làm việc. Tấm phản xạ cũng bảo vệ cấu trúc mái khỏi tiếp xúc với nhiệt bức xạ quá mức.

Hệ thống xả và chân không

Sau khi khí đốt đi qua ống bức xạ, chúng vẫn chứa nhiệt có thể sử dụng được và phải được thoát ra ngoài một cách an toàn. Trong thiết kế chân không hoặc áp suất âm, một quạt hút cảm ứng sẽ kéo các sản phẩm cháy qua hệ thống ống và ống khói. Trong thiết kế áp suất dương, áp suất đầu đốt đẩy khí qua ống. Hệ thống kéo thông dụng hơn vì chúng loại bỏ mọi khả năng khí đốt rò rỉ vào không gian sử dụng thông qua khớp nối bị hỏng.

Luyện kim của ống bức xạ là yếu tố chính trong tuổi thọ của hệ thống. Các ống hoạt động trên 900°F sẽ bị oxy hóa dần dần và mỏi nhiệt, do đó, hợp kim chịu nhiệt đúc và thép hợp kim cao đúc ly tâm được ưa chuộng để sử dụng lâu hơn. Ống bức xạ cũng được sử dụng trong các lò công nghiệp và dây chuyền xử lý nhiệt, nơi chúng tách khí quyển đốt khỏi khí quyển của quá trình và cung cấp sự phân bổ nhiệt đều. Các nhà sản xuất thiết bị xử lý nhiệt và linh kiện lò áp dụng kiến thức vật liệu tương tự khi sản xuất ống bức xạ, và nhiều trong số đó tùy chọn sản phẩm ống bức xạ có sẵn các loại hợp kim phù hợp cho nhiệm vụ liên tục.

Cấu hình ống bức xạ và nhiệt lượng tỏa ra

Hình dạng của ống bức xạ xác định diện tích bề mặt tỏa nhiệt phù hợp với không gian trần nhất định. Ba cấu hình tiêu chuẩn thống trị thị trường và mỗi cấu hình có sự cân bằng khác nhau về chi phí, sản lượng và phạm vi phủ sóng.

Một Ống bức xạ hình chữ I là cách bố trí đơn giản nhất, về cơ bản là một ống thẳng được gắn theo chiều ngang ở một góc nhỏ. Nó phù hợp với các xưởng nhỏ hơn và các khoang hẹp hơn, nơi có đủ vùng sưởi ấm nhỏ gọn. Bố trí thẳng giúp giảm áp suất thấp và chiều dài ống ngắn, do đó quạt đầu đốt hoạt động ít hơn. Vì nhiệt lượng tỏa ra thấp hơn nên thiết bị hình chữ I cũng là lựa chọn tiết kiệm nhất cho một vùng sưởi ấm duy nhất.

Bán buôn ống bức xạ hình chữ I Nhà sản xuất, công ty xuất khẩu Jiangsu Huaye Technology Co., Ltd là nhà sản xuất ống bức xạ hình chữ I của Trung Quốc và là công ty xuất khẩu ống bức xạ hình chữ I, Chúng tôi tùy chỉnh và... Xem sản phẩm →

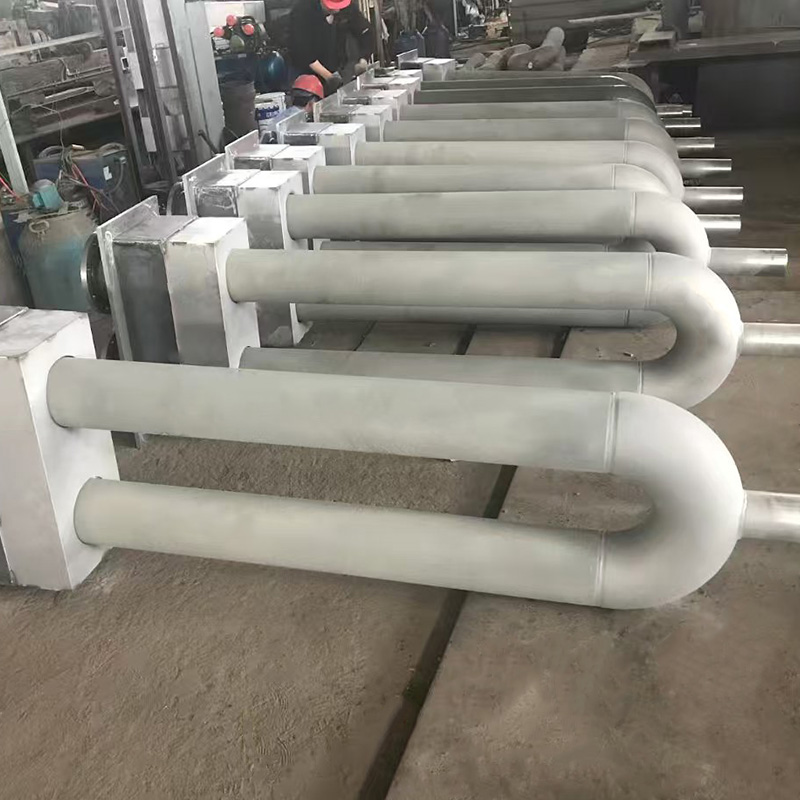

A Ống bức xạ hình chữ U tăng gấp đôi bề mặt giải phóng nhiệt trong khoảng diện tích gần như nhau. Đoạn uốn hồi ở một đầu sẽ đưa khí đốt quay trở lại qua chân thứ hai, có nghĩa là chiều dài trần được bao phủ bởi lò sưởi gần bằng chiều dài ống vật lý của nó. Cấu hình này được sử dụng rộng rãi trong các nhà kho, xưởng sửa chữa và xưởng sản xuất có quy mô trung bình. Diện tích bề mặt tăng thêm làm tăng cả tổng công suất và hiệu suất bức xạ so với một ống thẳng có chiều dài tổng thể tương tự.

Bán buôn ống bức xạ hình chữ U Nhà sản xuất, công ty xuất khẩu Jiangsu Huaye Technology Co., Ltd là nhà sản xuất ống bức xạ hình chữ U của Trung Quốc và là công ty xuất khẩu ống bức xạ hình chữ U, Chúng tôi tùy chỉnh và... Xem sản phẩm →

A Ống bức xạ hình chữ W là lựa chọn đầu ra cao nhất. Nó cung cấp bốn đường đi song song của bề mặt ống cho đầu đốt được đặt ở một đầu. Thiết kế này được lựa chọn cho các khu vực sàn mở lớn như nhà chứa máy bay, trung tâm phân phối và xưởng chế tạo lớn. Mặc dù mang lại nhiều nhiệt nhất nhưng cấu hình W cũng cần khoảng trống lớn hơn và khoảng cách hỗ trợ cẩn thận hơn để xử lý sự giãn nở nhiệt.

Bán buôn ống bức xạ loại W Nhà sản xuất, công ty xuất khẩu Jiangsu Huaye Technology Co., Ltd là nhà sản xuất ống bức xạ loại W của Trung Quốc và công ty xuất khẩu ống bức xạ loại W, Chúng tôi tùy chỉnh và toàn bộ... Xem sản phẩm →

Các giá trị đầu ra ở trên là biểu thị của các thiết bị sưởi dạng ống bức xạ đốt bằng khí điển hình chứ không phải là giới hạn tuyệt đối. Xếp hạng thực tế phụ thuộc vào công suất đầu đốt, đường kính ống và độ dày hợp kim của thành ống. Các ống dài hơn làm tăng tổng diện tích bề mặt nhưng cũng làm tăng độ giảm áp suất khí đốt, do đó đầu đốt phải phù hợp với hình dạng ống. Việc chọn cấu hình quá lớn so với không gian sẽ dẫn đến thời gian đạp xe ngắn và kém thoải mái, trong khi đó dàn xe có kích thước nhỏ sẽ chạy liên tục và tiêu tốn nhiều nhiên liệu hơn mức cần thiết. Một hệ thống được kết hợp phù hợp sẽ mang lại bức xạ ổn định mà không có gió lùa hoặc tiếng ồn do làm nóng không khí tốc độ cao.

Phân phối nhiệt bức xạ và hồ sơ thoải mái

Cách nhiệt được phân bổ trên mặt phẳng sàn là một trong những lập luận mạnh mẽ nhất đối với máy sưởi ống bức xạ. Bởi vì năng lượng hồng ngoại di chuyển cho đến khi tiếp xúc với một bề mặt, bản thân sàn nhà sẽ trở thành một bộ tản nhiệt ở nhiệt độ thấp giúp giải phóng hơi ấm ngược lên trên. Điều này tạo ra một cấu hình nhiệt độ rất khác so với cấu hình nhiệt độ của hệ thống không khí ấm.

Nhiệt độ bề mặt dọc theo ống bức xạ không đồng đều. Gần đầu đốt, kim loại tăng nhanh đến nhiệt độ cao nhất vì ngọn lửa và khí đốt nóng nhất tại thời điểm đó. Di chuyển về phía đầu ống xả, khí tỏa nhiệt vào thành ống nên nhiệt độ bề mặt giảm dần. Một ống được thiết kế tốt duy trì chênh lệch nhiệt độ không quá 20 đến 25 phần trăm giữa đầu đốt và đầu ống khói. Mặc dù vậy, nhiệt độ trung bình trên toàn bộ ống quyết định lượng năng lượng hồng ngoại được truyền vào không gian.

Sự tăng giảm trơn tru của đường cong nhiệt độ có ý nghĩa quan trọng đối với cả sự thoải mái và tuổi thọ của thiết bị. Nếu ống đạt đỉnh quá mạnh và sau đó giảm xuống nhanh chóng, sàn ngay bên dưới đầu đốt sẽ nhận được nhiều bức xạ hơn phần còn lại của khoang, tạo ra các điểm nóng và vùng lạnh. Cấu hình đồng đều hơn có nghĩa là tấm phản xạ có thể phân phối bức xạ đồng đều hơn trên diện tích sàn sử dụng. Việc lựa chọn vật liệu cũng ảnh hưởng đến đường cong, vì các ống hợp kim cao có độ dẫn nhiệt tốt sẽ lan tỏa nhiệt dọc theo chiều dài của chúng đều hơn so với các ống làm bằng thép cấp thấp. Đó là một lý do tại sao người mua công nghiệp chỉ định ống hợp kim nhiệt độ cao đã được chứng nhận để có tuổi thọ cao và sản lượng ổn định.

Máy sưởi ống bức xạ so với máy sưởi đơn vị trong không gian lớn

Các nhà quản lý cơ sở thường so sánh máy sưởi ống bức xạ với máy sưởi đơn vị thông thường khi lập kế hoạch nâng cấp hệ thống sưởi. Cả hai hệ thống đều có những ứng dụng hợp lý, nhưng tính chất vật lý của việc truyền nhiệt khiến chúng phù hợp với những điều kiện rất khác nhau. Cách nhanh nhất để đưa ra quyết định là xem xét sự phân bổ nhiệt độ mà mỗi hệ thống tạo ra trong một tòa nhà cao tầng.

Sự so sánh radar ở trên cho điểm cả hai phương pháp sưởi ấm dựa trên năm tiêu chí thực tế. Máy sưởi ống bức xạ đạt điểm cao hơn về hiệu quả và sự thoải mái vì chúng truyền nhiệt thẳng xuống sàn thay vì đẩy nhiệt lên mái nhà. Độ đồng đều nhiệt độ cũng tốt hơn vì sàn hoạt động như một bộ tản nhiệt thứ cấp giúp phân tán nhiệt khắp không gian. Máy sưởi thiết bị chỉ nhỉnh hơn một chút về độ yên tĩnh và khả năng tiếp cận bảo trì không gian nhỏ, bởi vì bộ phận quạt có ống dẫn hoặc cánh quạt có ít mối lo ngại lâu dài hơn về độ mỏi của vật liệu ống.

Vấn đề thực sự với máy sưởi đơn vị trong một cơ sở cao tầng là sự phân tầng. Không khí ấm bốc lên và tích tụ ở khu vực giàn, nơi nó không có giá trị hữu ích, trong khi sàn nhà vẫn lạnh và có gió lùa. Đó là lý do tại sao khoảng cách hiệu suất thực tế ngày càng lớn khi chiều cao trần nhà tăng lên. Hệ thống ống bức xạ không cần đẩy không khí ấm xuống dưới; nó chỉ đơn giản phát ra bức xạ chiếu xuống sàn nhà và người ở trong đó. Đối với các tòa nhà có trần cao trên 15 feet, bao gồm hầu hết các nhà kho và nhà máy công nghiệp, năng lượng bị mất do phân tầng trong hệ thống sưởi đơn vị có thể rất lớn.

Cân nhắc lựa chọn, lắp đặt và bảo trì

Việc chọn máy sưởi ống bức xạ phù hợp bắt đầu bằng việc tính toán tải nhiệt chứ không phải theo quy tắc ngón tay cái. Việc tính toán phải tính đến lớp vỏ của tòa nhà, khả năng cách nhiệt, sự thay đổi không khí, tần suất mở cửa và nguồn nhiệt bên trong từ máy móc hoặc thiết bị xử lý. Kết quả xác định sản lượng BTU/giờ cần thiết và số vùng sưởi ấm. Chiều cao trần và khoảng trống lắp đặt sẽ quyết định cấu hình ống vì gương phản xạ và bề mặt ống phải được giữ ở khoảng cách an toàn với các vật liệu dễ cháy.

Chất lượng lắp đặt có ảnh hưởng trực tiếp đến hiệu suất bức xạ. Ống phải hơi dốc lên về phía đầu xả để khí ngưng tụ và khí đốt chảy theo đúng hướng. Giá treo hỗ trợ phải cho phép ống nở ra và co lại khi nó nóng lên và nguội đi. Tấm phản xạ phải được duy trì ở góc chính xác và giữ sạch sẽ để bức xạ hướng về vùng mục tiêu thay vì bị phân tán. Một tấm phản xạ không được căn chỉnh đúng cách có thể làm giảm đáng kể lượng nhiệt truyền tới sàn.

Bảo trì là đơn giản nhưng cần thiết. Đầu đốt phải được kiểm tra mỗi mùa sưởi ấm để phát hiện sự tích tụ carbon và đặc tính ngọn lửa thích hợp. Bề mặt ống phải được kiểm tra xem có bị cong vênh, đổi màu cục bộ hoặc có vết nứt hay không, đặc biệt là ở gần đầu đốt nơi ứng suất nhiệt cao nhất. Quạt hút và bẫy thoát nước cũng cần được chú ý vì đường ngưng tụ bị tắc có thể làm tắt toàn bộ lò sưởi. Hầu hết các nhà sản xuất đều công bố lịch trình bảo trì rõ ràng và tuân theo lịch trình đó sẽ bảo vệ chế độ bảo hành và kéo dài tuổi thọ của ống hợp kim chịu nhiệt.

Khi dự án liên quan đến việc thay thế hệ thống sưởi ấm hiện có hoặc mở rộng sang một tòa nhà mới, cần có sự tham gia sớm của nhà cung cấp thiết bị trong giai đoạn thiết kế. Nhà cung cấp cũng sản xuất ống bức xạ có thể cung cấp hướng dẫn thực tế về cấp độ vật liệu, độ dày thành ống và sự phù hợp của đầu đốt. Để thảo luận về hồ sơ xây dựng cụ thể với các kỹ sư luyện kim, liên hệ với nhóm kỹ thuật của chúng tôi với sơ đồ mặt bằng và điều kiện hoạt động.

Điểm mấu chốt về hiệu suất của máy sưởi ống bức xạ

Máy sưởi ống bức xạ hoạt động bằng cách đốt khí bên trong một ống kim loại kín, làm nóng ống đó đến điểm phát ra tia hồng ngoại và gửi bức xạ trực tiếp xuống sàn nhà, thiết bị và con người. Nguyên tắc rất đơn giản nhưng các quyết định kỹ thuật liên quan đến cấu hình ống, cấp độ hợp kim và kiểm soát đầu đốt sẽ quyết định mức độ hiệu quả của năng lượng được sử dụng trong thực tế.

Đối với những không gian rộng lớn có trần nhà cao, máy sưởi ống bức xạ mang lại những lợi thế có thể đo lường được về sự thoải mái và tiết kiệm nhiên liệu. Bản thân cấu trúc tòa nhà trở thành một phần của hệ thống sưởi ấm, hấp thụ bức xạ và giải phóng nó từ từ thay vì mất không khí ấm vào khoảng trống trên mái nhà. Việc điều chỉnh cấu hình ống phù hợp với tải nhiệt, lắp đặt hệ thống thẳng hàng và bảo trì bề mặt đầu đốt và ống sẽ giúp hệ thống hoạt động hiệu quả trong nhiều mùa sưởi ấm.
