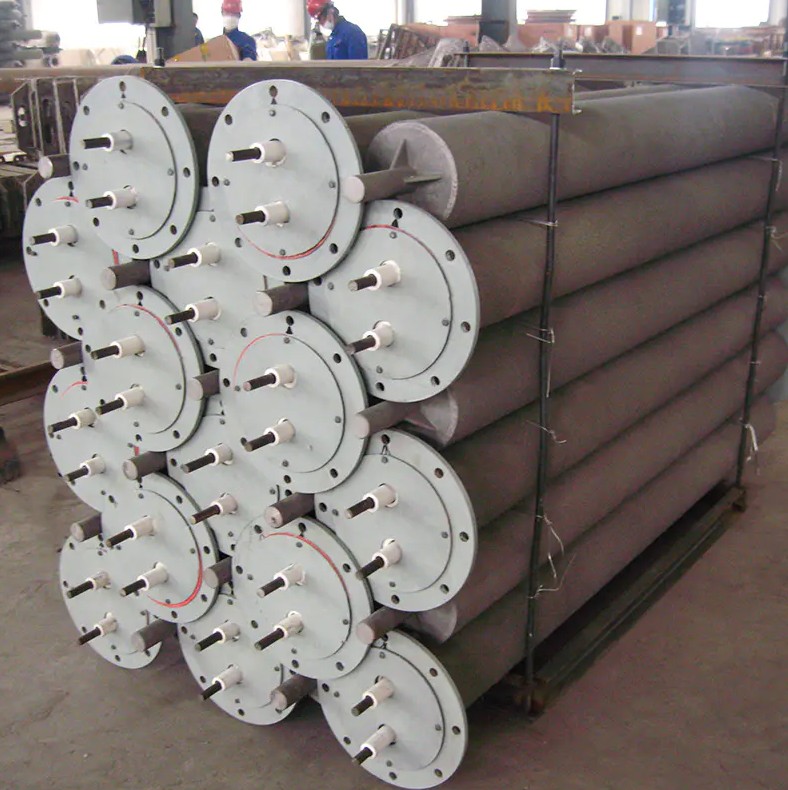

Máy sưởi ống bức xạ hoạt động như thế nào?

Nếu bạn quản lý một nhà kho lớn, một nhà chứa máy bay hoặc một sàn nhà máy đông đúc, bạn có thể đã từng đi bộ dưới hệ thống sưởi treo trần và nhận thấy rằng một số không gian có cảm giác ấm áp ngay lập tức trong khi những không gian khác vẫn giữ cảm giác ớn lạnh ở độ cao ngang đầu rất lâu sau khi bộ điều chỉnh nhiệt đăng ký nhiệt độ mục tiêu. Sự khác biệt đó thường liên quan đến cách truyền nhiệt. A lò sưởi ống bức xạ không hoạt động bằng cách thổi khí nóng. Thay vào đó, nó truyền năng lượng xuống dưới, giống như ánh sáng mặt trời, làm ấm sàn nhà, thiết bị và con người trước tiên. Bài viết này giải thích từng bước hoạt động của máy sưởi ống bức xạ, tại sao điều đó lại quan trọng đối với hiệu suất năng lượng và nguyên lý vật lý tương tự xuất hiện trong môi trường lò công nghiệp đòi hỏi khắt khe.

Máy sưởi ống bức xạ hoạt động như thế nào: Nguyên tắc hoạt động cốt lõi

Các thành phần chính tạo nên chức năng của nó

Trước khi xem qua trình tự vận hành, cần biết các bộ phận vật lý bên trong một hệ thống đốt khí điển hình. Máy sưởi ống bức xạ tiêu chuẩn được sử dụng để sưởi ấm tòa nhà bao gồm hộp đốt nơi nhiên liệu và không khí trộn lẫn và đốt cháy, ống bức xạ kim loại chịu nhiệt mang khí đốt nóng, tấm chắn phản chiếu cao phía trên ống để chuyển hướng bức xạ hướng lên trở lại sàn, một quạt hoặc cụm quạt gió ở một đầu để di chuyển khí thải qua hệ thống và các bộ điều khiển an toàn như bộ điều chỉnh nhiệt, van gas, điện cực đánh lửa và công tắc áp suất. Toàn bộ hệ thống lắp ráp chạy ngang vài feet dưới trần nhà, thường được treo bằng dây xích hoặc giá đỡ, hơi nghiêng về một đầu để cho phép nước ngưng tụ thoát ra.

Quy trình từng bước: Từ đốt cháy đến nhiệt thoải mái

Câu trả lời thực sự cho "máy sưởi ống bức xạ hoạt động như thế nào" mở ra trong một chuỗi sự kiện có thể dự đoán được, tất cả đều diễn ra trong vòng vài giây sau cuộc gọi của bộ điều nhiệt:

• Đánh lửa bên trong hộp đốt. Khí tự nhiên hoặc propan trộn với không khí đốt ở tỷ lệ được kiểm soát. Điện cực đánh lửa cháy và ngọn lửa ổn định hình thành bên trong đầu đốt của ống. Nhiệt độ khí thải trong các thiết bị sưởi ấm tòa nhà thường rơi vào khoảng từ 400°C đến 900°C, tùy thuộc vào tốc độ đốt và chiều dài ống.
• Thành ống kim loại nóng lên. Khí đốt nóng di chuyển dọc theo chiều dài của ống, truyền năng lượng vào thành bên trong thông qua sự đối lưu và tiếp xúc trực tiếp với ngọn lửa. Vật liệu ống - thường là thép hợp kim nhôm hoặc chịu nhiệt - hấp thụ năng lượng đó và tỏa ra bên ngoài.
• Bức xạ hồng ngoại rời khỏi bề mặt. Bề mặt ống nóng phát ra năng lượng điện từ trong phổ hồng ngoại. Bức xạ này truyền theo đường thẳng trong không khí, hầu như không mất năng lượng cho không khí. Nó không đợi quạt thổi hơi ấm khắp phòng.
• Các đồ vật và sàn nhà hấp thụ năng lượng. Khi tia hồng ngoại chiếu vào sàn bê tông, bề mặt máy móc, kệ chứa hàng và con người, năng lượng sẽ chuyển hóa thành nhiệt ở các bề mặt đó. Nhiệt độ sàn tăng lên, biến tấm sàn thành một bộ tản nhiệt nhiệt độ thấp khổng lồ.
• Bức xạ lại thứ cấp làm ấm vùng bị chiếm đóng. Các bề mặt ấm lên sẽ từ từ giải phóng nhiệt trở lại không khí xung quanh thông qua sự đối lưu và bức xạ nhiệt độ thấp hơn. Kết quả là một nguồn nhiệt tập trung gần sàn nhà, nơi mọi người thực sự làm việc, thay vì một lớp khí nóng dày bị mắc kẹt dưới mái nhà.

Một khái niệm vật lý quan trọng ở đây là sự phân tầng nhiệt. Trong hệ thống sưởi bằng không khí cưỡng bức, không khí nóng bốc lên và tích tụ ở trần nhà, khiến nhiệt độ giữa mái và sàn dễ dàng chênh lệch từ 10°C đến 15°C trong các tòa nhà cao tầng. Máy sưởi ống bức xạ khắc phục được vấn đề này vì chúng không dựa vào không khí làm phương tiện truyền nhiệt chính. Các báo cáo trong ngành thường trích dẫn mức tiết kiệm chi phí vận hành từ 30% đến 50% so với hệ thống không khí ấm trong không gian có chiều cao trần trên 6 mét, phần lớn là do giảm tổn thất phân tầng. Khái niệm vật lý thứ hai đáng chú ý là mối quan hệ Stefan-Boltzmann: công suất bức xạ tăng theo lũy thừa bậc 4 của nhiệt độ bề mặt tuyệt đối. Khi ống chạy nóng hơn, công suất bức xạ tăng mạnh, đó là lý do tại sao việc lựa chọn vật liệu và độ dày ống rất quan trọng để đảm bảo hiệu suất ổn định.

Kéo qua so với Đẩy qua: Hướng luồng khí và Hình dạng ngọn lửa

Khi chỉ định một hệ thống, bạn sẽ gặp hai cấu hình ổ ghi. Trong thiết kế kéo qua, quạt hút nằm ở đầu đối diện của ống với đầu đốt, kéo khí đốt suốt chiều dài. Điều này kéo dài ngọn lửa xuống sâu hơn trong ống, tạo ra biên dạng nhiệt độ đồng đều hơn dọc theo toàn bộ bề mặt bức xạ. Trong thiết kế đẩy qua, quạt gió nằm ở đầu đốt, đẩy hỗn hợp không khí-nhiên liệu vào ống. Điều này thường tạo ra vùng nóng hơn gần đầu đốt và vùng mát hơn ở phía cuối ống xả. Mặc dù cả hai phương pháp đều hoạt động, nhưng hệ thống kéo qua có xu hướng phù hợp với các đường ống dài hơn và các ứng dụng đòi hỏi độ che phủ sàn đồng đều, trong khi hệ thống đẩy qua có thể dễ dàng thông gió hơn trong một số bố cục tòa nhà nhất định. Hiểu được sự khác biệt này sẽ giúp ích khi đánh giá nguyên lý làm việc của máy sưởi ống bức xạ có ý nghĩa gì đối với sơ đồ tầng cụ thể và các yêu cầu phân phối nhiệt của bạn.

Tại sao máy sưởi ống bức xạ lại vượt trội trong không gian cao và cao

Lợi thế về hiệu quả sẽ trở nên rõ ràng khi bạn so sánh những gì được làm nóng. Một máy sưởi hoặc máy thổi khí ấm làm nóng toàn bộ thể tích không khí từ sàn đến trần, làm mất một phần năng lượng đáng kể vào không gian phía trên không được sử dụng. Một máy sưởi ống bức xạ nhắm trực tiếp vào khu vực bị chiếm đóng. Sàn nhà, máy móc và bàn làm việc hấp thụ bức xạ hồng ngoại và trở thành khối lưu trữ nhiệt, trong khi không khí vẫn mát hơn ở mức hít thở. Bởi vì không khí ấm không bị buộc phải tăng lên, độ dốc nhiệt độ từ sàn đến trần vẫn phẳng hơn nhiều - thường chỉ chênh lệch 1°C đến 3°C. Điều đó dẫn đến mức tiêu thụ nhiên liệu thấp hơn, thời gian phục hồi ngắn hơn sau khi cửa khoang mở và mang lại sự thoải mái nhất quán hơn trên các khu vực rộng mở. Nguyên tắc tương tự cũng hỗ trợ điều khiển theo vùng: bạn chỉ có thể đốt các ống phía trên các máy trạm đang có người trong khi để các lối đi hoặc khu vực kho không sử dụng ở nhiệt độ nền thấp hơn.

Lựa chọn vật liệu: Tại sao hợp kim nhiệt độ cao lại quan trọng đối với ống bức xạ

Không phải tất cả các ống kim loại đều xử lý chu kỳ nhiệt độ cao liên tục theo cùng một cách. Trong các thiết bị sưởi ấm tòa nhà, nhiệt độ vận hành của ống thường đạt tới 400°C đến 600°C và trong môi trường lò công nghiệp, con số này có thể lên tới hơn 900°C. Ở nhiệt độ này, thép carbon thông thường bị oxy hóa nhanh chóng, mất độ bền kết cấu và có thể bị hỏng do biến dạng từ biến - hiện tượng giãn và mỏng chậm và tăng tốc dưới ứng suất nhiệt. Ống bức xạ chữ U cho hệ thống lò nung phụ thuộc vào các hợp kim chịu nhiệt có chứa crom, niken và silicon để tạo thành lớp oxit dày đặc, bám dính trên bề mặt ống. Lớp cân bảo vệ này chống lại quá trình oxy hóa và cacbon hóa hơn nữa, trực tiếp kéo dài tuổi thọ sử dụng.

Bán buôn ống bức xạ hình chữ U Nhà sản xuất, công ty xuất khẩu Jiangsu Huaye Technology Co., Ltd là nhà sản xuất ống bức xạ hình chữ U của Trung Quốc và là công ty xuất khẩu ống bức xạ hình chữ U, Chúng tôi tùy chỉnh và... Xem sản phẩm →

Phương pháp sản xuất cũng có vấn đề. Đúc ly tâm tạo ra cấu trúc hạt mịn, được đông cứng theo hướng với ít khoảng trống bên trong hơn so với đúc tĩnh, giúp ống có khả năng chống mỏi nhiệt tốt hơn trong các chu kỳ gia nhiệt và làm mát lặp đi lặp lại. Độ phát xạ bề mặt của ống - khả năng tỏa năng lượng hiệu quả - thay đổi theo thời gian khi lớp oxit phát triển và thành phần hợp kim ảnh hưởng đến mức độ ổn định của độ phát xạ đó trong hàng nghìn giờ hoạt động. Trong môi trường khắc nghiệt chứa khí chứa lưu huỳnh hoặc môi trường lò giàu carbon, việc lựa chọn vật liệu càng trở nên quan trọng hơn. Việc chọn đúng loại hợp kim nhiệt độ cao sẽ giúp hệ thống sưởi ống bức xạ hoạt động ổn định đồng thời tránh việc ngừng hoạt động ngoài kế hoạch. Những người vận hành lò công nghiệp cần khoảng thời gian thay thế dài hơn thường xem xét kỹ hơn đúc hợp kim nhiệt độ cao để làm cho chất hóa học trong ống phù hợp với môi trường và nhiệt độ quy trình cụ thể của chúng.

Nhà sản xuất, công ty xuất khẩu đúc hợp kim nhiệt độ cao Jiangsu Huaye Technology Co., Ltd là nhà sản xuất đúc hợp kim nhiệt độ cao của Trung Quốc và nhà xuất khẩu đúc hợp kim nhiệt độ cao... Xem sản phẩm →

Từ nhiệt xây dựng đến lò công nghiệp: Hai thế giới khác nhau cho ống bức xạ

Nguyên lý hoạt động vật lý tương tự – đốt nhiên liệu bên trong ống kim loại kín và để bề mặt nóng tỏa năng lượng – cung cấp năng lượng cho thiết bị trông khá khác so với máy sưởi kho. Trong các dây chuyền ủ dải liên tục, lò mạ kẽm và các hoạt động xử lý nhiệt, ống bức xạ cung cấp khả năng gia nhiệt cục bộ, được kiểm soát chính xác mà không để dải thép hoặc phôi gia công tiếp xúc với các sản phẩm phụ của quá trình đốt cháy. Tùy chọn ống bức xạ hình chữ W và cấu hình nhiều chân tăng chiều dài đường bức xạ trong vỏ lò nhỏ gọn, cải thiện độ đồng đều nhiệt độ trên chiều rộng dải. Các ống bức xạ lò này hoạt động thường xuyên ở nhiệt độ từ 800°C đến 1200°C, cao hơn nhiều so với nhiệt độ sưởi ấm thông thường của tòa nhà và chúng phải chống lại bầu không khí cacbon hóa hoặc oxy hóa có thể phá hủy các kim loại cấp thấp hơn trong nhiều tuần.

Bán buôn ống bức xạ loại W Nhà sản xuất, công ty xuất khẩu Jiangsu Huaye Technology Co., Ltd là nhà sản xuất ống bức xạ loại W của Trung Quốc và công ty xuất khẩu ống bức xạ loại W, Chúng tôi tùy chỉnh và toàn bộ... Xem sản phẩm →

Một số khác biệt tách biệt hai họ ứng dụng. Ống lò công nghiệp yêu cầu kiểm soát chặt chẽ hơn nhiều đối với sự phân bố nhiệt độ trên thành - các điểm nóng có thể làm hỏng sản phẩm hoặc rút ngắn tuổi thọ của ống. Vật liệu phải chịu được sự chuyển tiếp nhiệt nhanh trong quá trình khởi động và làm mát lò, đồng thời hệ thống đỡ ống phải tính đến sự giãn nở nhiệt mà không tạo ra sự tập trung ứng suất cơ học. Ngược lại, hệ thống sưởi ấm của tòa nhà ưu tiên tiết kiệm nhiên liệu, chi phí lắp đặt thấp và sự thoải mái nhất quán ở mức sàn trên các nhịp mở lớn. Cả hai ứng dụng đều dựa trên cùng một nguyên lý vật lý bức xạ hồng ngoại, nhưng các quyết định kỹ thuật xung quanh vật liệu, hình dạng và chiến lược điều khiển sẽ khác nhau rõ rệt khi các yêu cầu về nhiệt độ và quy trình tăng cao.

Các vấn đề thường gặp về máy sưởi ống bức xạ và kiểm tra bảo trì

Ngay cả một hệ thống được thiết kế tốt cũng cần được chú ý thường xuyên. Một số điểm rắc rối thường gặp mà đội bảo trì gặp phải bao gồm:

• Khóa đánh lửa. Hệ thống cố gắng sáng nhưng lại tắt. Thủ phạm phổ biến là điện cực đánh lửa bị bẩn hoặc nứt, áp suất cung cấp khí không đủ hoặc công tắc kiểm tra không khí bị lỗi khiến không phát hiện được quạt gió đang chạy. Việc kiểm tra trực quan đơn giản khe hở điện cực và chất cách điện bằng gốm thường giải quyết được vấn đề.
• Đốt cháy không hoàn toàn. Muội than bám bên ngoài ống hoặc mùi nhiên liệu đọng lại cho thấy có vấn đề về tỷ lệ không khí-khí. Hỗn hợp giàu chất thải nhiên liệu và có thể lắng đọng carbon bên trong ống, làm giảm sự truyền nhiệt và tăng tốc độ ăn mòn.
• Suy thoái bề mặt ống. Sự phồng lên, nứt hoặc đóng cặn nặng trên thân ống báo hiệu quá nhiệt hoặc vật liệu không tương thích với môi trường vận hành. Kiểm tra trực quan thường xuyên - đặc biệt là gần vùng đầu đốt nóng nhất - phát hiện các dấu hiệu sớm trước khi xảy ra vỡ ống.
• Ô nhiễm phản xạ. Bụi, sương dầu hoặc các mảnh vụn xử lý trên bề mặt phản xạ được đánh bóng làm giảm công suất bức xạ đi xuống. Vệ sinh tấm phản xạ trong quá trình tắt máy theo lịch trình sẽ khôi phục hiệu suất mà không cần thay thế thiết bị.

Việc lưu giữ nhật ký về hình dạng ngọn lửa, tình trạng bề mặt ống và số liệu phân tích quá trình đốt cháy giúp dự đoán chu kỳ thay thế ống thay vì phản ứng với sự cố bất ngờ trong mùa nóng cao điểm.

Những điều cần nhớ về vận hành và lựa chọn máy sưởi ống Radiant

Hiểu cách thức hoạt động của máy sưởi ống bức xạ sẽ làm rõ lý do tại sao công nghệ này hoạt động khác biệt so với các hệ thống không khí ấm thông thường. Đốt cháy làm nóng thành ống. Bề mặt nóng tỏa năng lượng hồng ngoại trực tiếp đến sàn nhà, máy móc và người ở. Những bề mặt đó hấp thụ, lưu trữ và tái tỏa hơi ấm nhẹ nhàng vào khu vực có người sử dụng, cắt giảm sự phân tầng nhiệt độ và lãng phí năng lượng. Trong các tòa nhà cao tầng, lợi thế về hiệu quả có thể đo lường được và được ghi chép rõ ràng. Trong các lò công nghiệp, nguyên tắc tương tự — được thực hiện bằng hợp kim chịu nhiệt, đúc chính xác và khả năng phục hồi khí quyển được kiểm soát — cho phép xử lý dải và xử lý nhiệt liên tục ở nhiệt độ khắc nghiệt. Cho dù bạn đang đánh giá một giải pháp sưởi ấm tòa nhà hay chỉ định các ống cho lò nung mạ kẽm, việc lựa chọn vật liệu, hình dạng ống và cấu hình luồng không khí sẽ trực tiếp quyết định hiệu suất và tuổi thọ. Để có cái nhìn chi tiết hơn về các loại ống và tùy chọn vật liệu kết nối hai thế giới ứng dụng này, hãy đọc hướng dẫn chi tiết về ống bức xạ .
