Việc sử dụng đúc hóa dầu là gì?

Đúc hóa dầu là các thành phần kim loại được chế tạo chính xác được sản xuất thông qua quá trình đúc - thường là đúc đầu tư, đúc cát hoặc đúc ly tâm - sử dụng hợp kim hiệu suất cao được thiết kế đặc biệt để chịu được các điều kiện vận hành khắc nghiệt trong các cơ sở lọc dầu, xử lý khí và sản xuất hóa chất. Chức năng chính của chúng là duy trì tính toàn vẹn của cấu trúc, chống ăn mòn và hoạt động đáng tin cậy ở nhiệt độ cao, áp suất cao và môi trường có tính ăn mòn hóa học.

Ngược lại với các thành phần công nghiệp tiêu chuẩn, vật đúc hóa dầu được thiết kế với độ chính xác luyện kim. Các vật liệu như thép không gỉ chịu nhiệt, siêu hợp kim gốc niken và hợp kim sắt có hàm lượng crom cao được chọn để phù hợp với nhu cầu cụ thể của từng ứng dụng — từ lò nung nứt liên tục đến hệ thống xử lý chất lỏng ăn mòn.

Các ứng dụng cốt lõi của quá trình đúc hóa dầu trong quá trình lọc dầu

Lĩnh vực lọc dầu là một trong những lĩnh vực sử dụng vật đúc tiên tiến nhiều nhất. Trong các nhà máy lọc dầu, vật đúc đóng vai trò cả về cấu trúc và chức năng trong nhiều giai đoạn của quy trình.

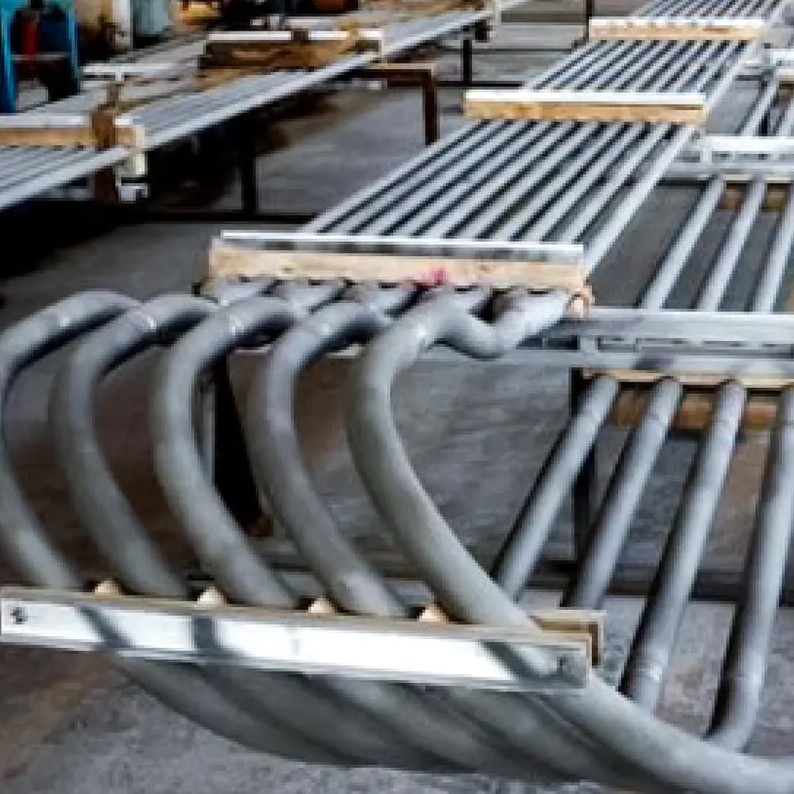

Lò nung và ống nứt

Các ống bức xạ và cuộn dây nứt được sử dụng trong lò nung ethylene và lò nung bằng hơi nước là những thành phần đúc quan trọng. Các bộ phận này phải chịu được nhiệt độ hoạt động liên tục vượt quá 1.000°C (1.832°F) trong khi tiếp xúc với khí hydrocarbon và hơi nước. Ống đúc ly tâm hợp kim cao - thường được làm từ HK40, HP40Nb hoặc hợp kim niken-crom tương tự - là tiêu chuẩn công nghiệp. Cấu trúc vi mô của chúng sau khi đúc mang lại khả năng chống rão và chống oxy hóa tuyệt vời ở nhiệt độ cao.

Linh kiện trao đổi nhiệt

Bộ trao đổi nhiệt trong các nhà máy hóa dầu dựa vào các đầu đúc, nắp cuối, vỏ và tấm ống. Các thành phần này được chế tạo từ hợp kim chống ăn mòn để xử lý các môi trường ăn mòn bao gồm axit sulfuric, hydro clorua và amoniac ở cả nhiệt độ và áp suất cao. Đúc chính xác đảm bảo tính nhất quán về kích thước, điều này rất quan trọng đối với hiệu suất bịt kín và ngăn chặn chất lỏng.

Vỏ bơm và cánh quạt

Máy bơm truyền chất lỏng ăn da, axit hoặc mài mòn yêu cầu thân đúc và các bộ phận quay có khả năng chống lại cả sự tấn công hóa học và mài mòn cơ học. Thép không gỉ song công, hợp kim siêu song công và hợp kim niken thường được đúc vào vỏ bơm, cánh quạt và bộ khuếch tán để đảm bảo vận chuyển chất lỏng đáng tin cậy ngay cả trong các dòng hóa chất mạnh nhất.

Sử dụng trong các cơ sở xử lý khí tự nhiên và LNG

Các cơ sở xử lý khí tự nhiên - bao gồm nhà máy xử lý khí, đơn vị thu hồi lưu huỳnh và thiết bị đầu cuối khí tự nhiên hóa lỏng (LNG) - đặt ra yêu cầu nghiêm ngặt về vật liệu do sự kết hợp của nhiệt độ đông lạnh, hoạt động ở áp suất cao và tiếp xúc với hydro sunfua (H₂S) và carbon dioxide (CO₂).

• Thân van và nắp ca-pô: Các bộ phận van đúc trong dây chuyền xử lý khí phải bịt kín một cách đáng tin cậy trước áp suất thường vượt quá 150 bar. Vật đúc không gỉ Austenitic và Inconel được ưa chuộng vì độ dẻo dai của chúng ở cả nhiệt độ đông lạnh và nhiệt độ cao.
• Vỏ máy nén: Vỏ máy nén khí là cấu trúc đúc phức tạp phải chứa dòng khí áp suất cao mà không bị rò rỉ. Hình dạng của chúng - bao gồm các đoạn dòng chảy bên trong, mặt bích và bệ chịu lực - chỉ có thể đạt được thông qua các phương pháp đúc chính xác.
• Bình tách và nội bộ: Các bộ phận đúc bên trong của máy tách khí-lỏng, bao gồm các gói cánh gạt và vòi phun ra, được thiết kế để tối ưu hóa hiệu quả tách và chống lại tác động ăn mòn của dòng khí ướt tốc độ cao.
• Đơn vị thu hồi lưu huỳnh: Bộ chuyển đổi quy trình Claus và buồng phản ứng nhiệt sử dụng các bộ phận đúc được lót vật liệu chịu lửa có khả năng chống hơi lưu huỳnh, polysulfua và môi trường oxy hóa ở nhiệt độ cao.

Ứng dụng nhà máy chế biến hóa chất và phân bón

Ngành công nghiệp xử lý hóa chất - bao gồm tổng hợp amoniac, sản xuất metanol, sản xuất urê và các nhà máy hóa chất đặc biệt - sử dụng rộng rãi vật đúc hóa dầu cho bên trong lò phản ứng, bình chịu áp lực và thiết bị xử lý chất lỏng.

Con lăn lò, giỏ nguyên liệu và thiết bị xử lý nhiệt

Một trong những ứng dụng đòi hỏi khắt khe nhất và phức tạp về mặt kỹ thuật của vật đúc hóa dầu là trong thiết bị xử lý nhiệt liên tục - đặc biệt là trong các con lăn lò, ống bức xạ, khay xử lý nhiệt và giỏ xử lý vật liệu được sử dụng trong các quá trình luyện kim hóa dầu và hạ nguồn.

Con lăn lò được đúc từ các hợp kim chịu nhiệt (như HH, HK, HP hoặc các loại niken-crom biến tính) và được thiết kế để vận chuyển vật liệu qua các lò ủ, mạ kẽm hoặc thường hóa liên tục ở nhiệt độ lên tới 1.150°C. Độ chính xác về kích thước và độ hoàn thiện bề mặt của chúng sau khi đúc ảnh hưởng trực tiếp đến chất lượng sản phẩm trong dây chuyền sản xuất thép dải và ống.

Giỏ và khay đựng nguyên liệu - được sử dụng để giữ các bộ phận trong quá trình xử lý nhiệt hoặc xử lý hóa học - được đúc chính xác từ hợp kim có khả năng chịu được cả chu trình nhiệt và môi trường cacbon hóa hoặc thấm nitơ trong lò công nghiệp. Một giỏ thông thường có thể trải qua hàng nghìn chu kỳ gia nhiệt và làm mát trong suốt thời gian sử dụng của nó, đòi hỏi hợp kim đúc phải thể hiện khả năng chống mỏi nhiệt và ổn định kích thước tuyệt vời.

Ống bức xạ là một sản phẩm đúc quan trọng khác được sử dụng làm bộ phận làm nóng gián tiếp trong lò nung kín. Những ống này chứa khí đốt đồng thời truyền nhiệt một cách bức xạ đến tải quy trình, đòi hỏi vật liệu đúc phải chống lại quá trình oxy hóa bên ngoài và đồng thời giảm khí quyển bên trong.

Ứng dụng hóa dầu ngoài khơi và biển

Các giàn khoan dầu khí ngoài khơi, tàu FPSO (sản xuất, lưu trữ và dỡ hàng nổi) và hệ thống xử lý dưới biển thể hiện sự kết hợp đặc biệt khó khăn của các yếu tố: ăn mòn nước mặn, điều kiện đầu giếng áp suất cao, tải trọng cơ học theo chu kỳ và nhiệt độ cực cao . Vật đúc cho các môi trường này được thiết kế để đáp ứng các tiêu chuẩn quốc tế như NACE MR0175 / ISO 15156 về khả năng chống chịu dịch vụ chua.

• Thành phần đầu giếng: Thân cuộn cảm, thân van cổng và các bộ phận của cây Giáng sinh là vật đúc chính xác được sản xuất theo thông số kỹ thuật API 6A hoặc API 17D, với đầy đủ các yêu cầu về truy xuất nguồn gốc và kiểm tra không phá hủy (NDE).
• Ống góp và đầu nối dưới biển: Các cấu trúc phức tạp dưới biển bao gồm các đầu nối đúc, trục và thân đầu nối được làm từ thép không gỉ song công hoặc siêu song công để chống ăn mòn rỗ trong môi trường nước biển giàu clorua.
• Kẹp Riser và các nút cấu trúc: Cấu trúc nền tảng dựa trên các nút đúc có tính toàn vẹn cao có khả năng phân phối lại tải trọng động do tác động của sóng và gió mà không bị hư hỏng do mỏi trong suốt thời gian sử dụng hàng thập kỷ.

Kiểm soát dòng chảy: Van, phụ kiện và các thành phần đường ống

Kiểm soát dòng chảy là yêu cầu cơ bản xuyên suốt bất kỳ cơ sở hóa dầu nào và vật đúc tạo thành xương sống vật lý của cơ sở hạ tầng này. Thân van đúc, phụ kiện, mặt bích và đầu nối được sản xuất theo tiêu chuẩn ASTM, API và ASME bao gồm nhiều loại hợp kim và điều kiện sử dụng.

Thân cổng, cầu và van bi

Thân van đúc có kích thước từ DN15 (½ inch) đến DN600 (24 inch) hoặc lớn hơn được sử dụng trong toàn bộ hệ thống đường ống xử lý. Quá trình đúc cho phép hình học dòng chảy bên trong - bao gồm các cổng, chỗ ngồi và kết nối nắp ca-pô - được tạo thành gần dạng lưới, giảm thiểu gia công và bảo toàn tính toàn vẹn của vật liệu. Các loại đúc phổ biến bao gồm ASTM A216 WCB (thép carbon), A351 CF8M (không gỉ 316) và các loại Hợp kim 20 hoặc Hợp kim 625 khác nhau cho các dịch vụ ăn mòn.

Phụ kiện giữ áp

Khuỷu tay, ống chữ T, bộ giảm tốc và đường chéo được sử dụng trong hệ thống đường ống hóa dầu áp suất cao được sản xuất dưới dạng đúc để đảm bảo độ dày thành đồng đều và mặt cắt lỗ bên trong nhẵn. Độ dày thành đồng đều - có thể đạt được thông qua thực hành đúc có kiểm soát - làm giảm nồng độ ứng suất dưới sự thay đổi nhiệt độ và áp suất theo chu kỳ.

Ống bọc trục, tay đỡ và các bộ phận thiết bị quay

Thiết bị quay và động - bao gồm máy bơm ly tâm, máy khuấy, máy trộn và máy nén - phụ thuộc vào vật đúc chính xác cho cả vỏ cố định và bộ phận quay bên trong. Tay áo trục là một bộ phận đúc đặc biệt quan trọng: được đặt giữa trục và phốt cơ khí hoặc ổ trục, chúng bảo vệ trục khỏi chất lỏng ăn mòn và có thể thay thế một cách tiết kiệm khi bị mòn mà không cần thay thế toàn bộ cụm trục.

Các cụm cánh tay và giá đỡ hỗ trợ - được sử dụng trong các hệ thống xử lý vật liệu và thiết bị lò nung liên tục - được đúc bằng hợp kim nhiệt độ cao để duy trì hình dạng và khả năng chịu tải của chúng khi tiếp xúc kéo dài với nhiệt độ cao. Trong các ứng dụng xử lý nhiệt hóa dầu, các bộ phận này có thể tiếp xúc liên tục với nhiệt độ từ 800°C đến 1.100°C trong nhiều tháng mà không cần thay thế, đòi hỏi chất lượng luyện kim đặc biệt từ quá trình đúc.

Lựa chọn hợp kim: Vật liệu phù hợp với điều kiện sử dụng

Hiệu suất của quá trình đúc hóa dầu về cơ bản được xác định bởi hệ thống hợp kim mà nó được đúc. Lựa chọn vật liệu là một quyết định kỹ thuật quan trọng, được thúc đẩy bởi phạm vi nhiệt độ, mức độ tiếp xúc với hóa chất, tải trọng cơ học và các cân nhắc về kinh tế.

• Hợp kim chịu nhiệt độ cao (ví dụ: HH, HK40, HP40Nb): Được sử dụng trong các ống lò, ống bức xạ và các bộ phận lò phản ứng hoạt động trên 800°C. Cấu trúc vi mô austenit và kết tủa cacbua của chúng mang lại độ bền rão và khả năng chống oxy hóa ở nhiệt độ khắc nghiệt.
• Hợp kim chống ăn mòn ở nhiệt độ cao (ví dụ: Hợp kim 625, Hợp kim C-276): Được triển khai trong môi trường kết hợp nhiệt với các hóa chất mạnh như clorua, hợp chất lưu huỳnh hoặc axit hữu cơ. Các hợp kim gốc niken này duy trì cả tính chất cơ học và khả năng chống ăn mòn trong phạm vi nhiệt độ rộng.
• Hợp kim chịu mài mòn ở nhiệt độ cao (ví dụ: sắt có hàm lượng crom cao, hợp kim loại Stellite): Được áp dụng trong các dịch vụ dễ bị xói mòn - bơm bùn, thiết bị xử lý chất xúc tác và máy tách lốc xoáy - trong đó các hạt mài mòn trong dòng quy trình gây ra sự xuống cấp bề mặt nhanh chóng của vật liệu thông thường.
• Thép không gỉ song công và siêu song công (ví dụ: 2205, 2507): Được ưu tiên cho các hệ thống làm mát bằng nước biển, dòng xử lý có chứa clorua và các ứng dụng ngoài khơi nơi phải đạt được đồng thời cường độ cao và khả năng chống ăn mòn rỗ.

Tiêu chuẩn chất lượng và yêu cầu kiểm tra

Bản chất quan trọng về an toàn của các ứng dụng hóa dầu đòi hỏi vật đúc phải đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt và phải trải qua quá trình kiểm tra toàn diện trước khi lắp đặt. Thất bại của một lần đúc trong quy trình áp suất cao, nhiệt độ cao hoặc dễ cháy có thể dẫn đến hậu quả thảm khốc , đảm bảo chất lượng trở thành một yếu tố không thể thương lượng của nguồn cung cấp vật đúc.

1. Xác minh thành phần hóa học: Phân tích quang phổ phát xạ quang học (OES) hoặc huỳnh quang tia X (XRF) xác nhận rằng mỗi vật đúc đáp ứng hóa học hợp kim được chỉ định, điều này trực tiếp xác định hiệu suất ăn mòn và nhiệt độ của nó.
2. Kiểm tra cơ khí: Các thử nghiệm về độ bền kéo, cường độ năng suất, độ giãn dài, độ cứng và tác động Charpy được thực hiện ở cả nhiệt độ môi trường xung quanh và nhiệt độ cao để xác nhận vật đúc đáp ứng các yêu cầu về mã thiết kế.
3. Kiểm tra không phá hủy (NDE): Kiểm tra bằng chụp ảnh phóng xạ (RT), kiểm tra siêu âm (UT), kiểm tra hạt từ tính (MPI) và kiểm tra chất thẩm thấu chất lỏng (PT) được sử dụng để phát hiện các khuyết tật bên trong và bề mặt mà không làm hỏng bộ phận.
4. Kiểm tra kích thước và bề mặt: Máy đo tọa độ (CMM) và quét 3D xác minh rằng vật đúc đáp ứng dung sai kích thước. Các yêu cầu về độ bóng bề mặt, quan trọng đối với việc bịt kín các bề mặt và bề mặt tiếp xúc với chất lỏng, đều được đo lường và ghi lại.
5. Xác minh xử lý nhiệt: Các phương pháp xử lý nhiệt ủ, lão hóa hoặc giảm ứng suất bằng dung dịch được áp dụng theo quy định và được xác minh bằng thử nghiệm độ cứng và, nếu cần, kiểm tra cấu trúc vi mô.

Các tiêu chuẩn được quốc tế công nhận quản lý vật đúc hóa dầu bao gồm ASTM A351 (đúc không gỉ austenit), ASTM A217 (đúc thép hợp kim cho dịch vụ nhiệt độ cao), API 6A (thiết bị đầu giếng và cây Giáng sinh) và NACE MR0175 / ISO 15156 (vật liệu cho môi trường dịch vụ chua).

Lợi ích tiết kiệm năng lượng và hiệu suất lâu dài

Ngoài vai trò chức năng trước mắt, các vật đúc hóa dầu tiên tiến - đặc biệt là trong lò nung và thiết bị xử lý nhiệt - góp phần trực tiếp vào hiệu quả sử dụng năng lượng trong hoạt động công nghiệp. Con lăn lò công nghiệp tiết kiệm năng lượng và hình dạng ống lò được tối ưu hóa có thể giảm mức tiêu thụ nhiên liệu từ 10–25% so với thiết kế thông thường , giúp giảm đáng kể chi phí vận hành trong suốt thời gian sử dụng của thiết bị.

Tuổi thọ của vật đúc hợp kim cao cũng làm giảm thời gian dừng bảo trì và tần suất thay thế. Ống nứt được đúc ly tâm bằng hợp kim HP-Nb cao cấp có thể đạt được tuổi thọ sử dụng 5 đến 10 năm trong điều kiện vận hành ở nhiệt độ cao liên tục, so với khoảng thời gian ngắn hơn đáng kể đối với các giải pháp thay thế cấp thấp hơn. Trên một lò Cracking ethylene lớn với hàng trăm ống riêng lẻ, việc lựa chọn hợp kim và chất lượng đúc trực tiếp dẫn đến những cải tiến có thể đo lường được về tính sẵn có của nhà máy và tính kinh tế vận hành.

Công nghệ Jiangsu Huaye: Nhà sản xuất đúc hóa dầu

Jiangsu Huaye Technology Co., Ltd. là nhà sản xuất và nhà máy đúc hóa dầu chuyên nghiệp đặt tại Khu công nghiệp, thị trấn Đông Hưng, thành phố Tĩnh Giang, tỉnh Giang Tô, với vốn đăng ký là 34,917 triệu RMB . Là một doanh nghiệp công nghệ cao được công nhận, công ty chuyên sản xuất hợp kim nhiệt độ cao, hợp kim chịu mài mòn ở nhiệt độ cao, hợp kim chịu nhiệt ở nhiệt độ cao và hợp kim chống ăn mòn ở nhiệt độ cao, cùng với lò công nghiệp tiết kiệm năng lượng.

Các dòng sản phẩm chính của công ty bao gồm:

• Đúc siêu hợp kim và rèn hợp kim nhiệt độ cao
• Bộ ba cuộn sáu cánh tay
• Ống bức xạ và con lăn lò tiết kiệm năng lượng
• Giỏ và khay đựng nguyên liệu
• Tay áo trục and support arms
• Nhiều thành phần loạt hợp kim nhiệt độ cao khác

Những sản phẩm này là áp dụng rộng rãi trong các ngành công nghiệp bao gồm hàng không vũ trụ, hàng hải, hóa dầu, nhiệt điện, luyện kim và gia công thép dải — mang lại hiệu suất đáng tin cậy, có tuổi thọ cao trong một số môi trường công nghiệp đòi hỏi khắt khe nhất thế giới.
