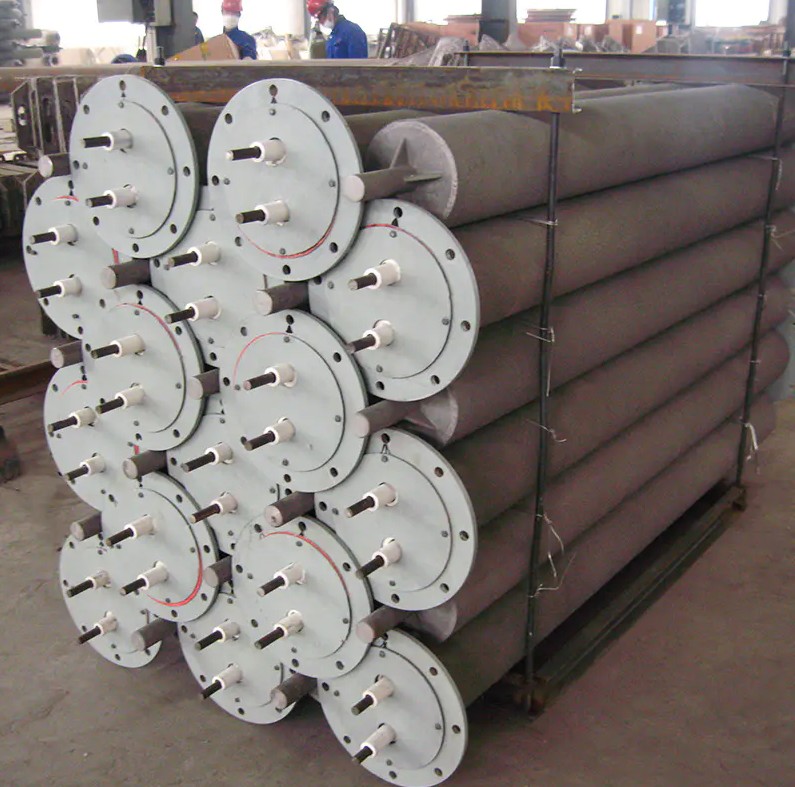

Con lăn lò là gì?

A con lăn lò — còn gọi là cuộn lò — là bộ phận hình trụ quay được lắp đặt bên trong lò nung công nghiệp liên tục để hỗ trợ, vận chuyển và vận chuyển vật liệu (như dải thép, tấm kính, gạch men hoặc các sản phẩm phẳng khác) qua khu xử lý nhiệt độ cao. Con lăn lò tạo thành bề mặt băng tải chuyển động bên trong lò, hoạt động liên tục dưới sự tiếp xúc đồng thời với nhiệt độ cực cao, tải trọng cơ học nặng, chu trình nhiệt, ăn mòn trong khí quyển và mài mòn từ các vật liệu đi qua chúng. Bởi vì chúng phải hoạt động đáng tin cậy ở nhiệt độ từ 700°C đến trên 1.300°C tùy thuộc vào loại lò, con lăn lò được thiết kế từ hợp kim và gốm sứ nhiệt độ cao chuyên dụng để chịu được sự mỏi ở nhiệt độ cao, quá trình oxy hóa, ăn mòn nóng và mài mòn trong thời gian sử dụng kéo dài.

Chức năng cốt lõi của con lăn lò

Con lăn lò phục vụ ba chức năng liên kết với nhau trong một lò liên tục, cùng xác định chất lượng của sản phẩm được gia nhiệt hoặc chế biến:

• Hỗ trợ vật chất: Con lăn chịu trọng lượng của vật liệu đi qua lò - cho dù đó là tấm thép nặng, tấm kính phẳng hay gạch men mỏng. Hỗ trợ đồng nhất, nhất quán giúp vật liệu không bị võng, cong vênh hoặc phát triển các gradient nhiệt khác nhau gây biến dạng trong quá trình gia nhiệt.
• Vận chuyển liên tục: Các con lăn quay để di chuyển vật liệu với tốc độ được kiểm soát thông qua các vùng gia nhiệt, ngâm và làm mát của lò. Kiểm soát tốc độ chính xác xác định thời gian vật liệu sử dụng ở mỗi nhiệt độ - một thông số quy trình quan trọng để đạt được các đặc tính luyện kim, vật lý hoặc hóa học mục tiêu trong sản phẩm cuối cùng.
• Bảo vệ chất lượng bề mặt: Sự tiếp xúc giữa bề mặt con lăn và vật liệu đã qua xử lý phải được kiểm soát để tránh đánh dấu, trầy xước hoặc bám vật liệu lên bề mặt con lăn - các khuyết tật chuyển nhiều lần sang các phần tiếp theo và dẫn đến việc loại bỏ hoặc hạ cấp sản phẩm.

Môi trường vận hành: Nhu cầu xác định thiết kế con lăn

Môi trường vận hành bên trong lò công nghiệp là một trong những môi trường đòi hỏi khắt khe nhất trong sản xuất. Con lăn lò phải đồng thời chịu được nhiều cơ chế phá hủy nghiêm trọng riêng lẻ và thách thức chung đối với kỹ thuật chống lại.

Mệt mỏi do nhiệt độ cao

Con lăn lò quay liên tục dưới tải ở nhiệt độ cao. Sự kết hợp giữa ứng suất cơ học (từ trọng lượng của sản phẩm và trọng lượng của chính chúng) và ứng suất nhiệt (từ độ dốc nhiệt độ trong thân con lăn) tạo ra tải mỏi theo chu kỳ. Con lăn thép hoạt động ở 900°C–1.100°C dễ bị rão - biến dạng vĩnh viễn phụ thuộc vào thời gian xảy ra khi kim loại chịu ứng suất ở nhiệt độ cao. Con lăn bị dịch chuyển sẽ tạo thành một cung cố định (lệch so với phương ngang), gây ra sự hỗ trợ không đồng đều của vật liệu được chuyển tải và cuối cùng là tiếp xúc với kết cấu lò. Do đó, khả năng chống mỏi ở nhiệt độ cao - khả năng duy trì tải trọng theo chu kỳ ở nhiệt độ cao mà không gây ra vết nứt do mỏi hoặc biến dạng từ biến - do đó là tiêu chí lựa chọn vật liệu chính.

Quá trình oxy hóa và ăn mòn nóng

Môi trường lò thường là hỗn hợp được kiểm soát của không khí, khí đốt, nitơ, hydro hoặc khí quyển phản ứng tùy thuộc vào quá trình - và tất cả các khí quyển này tấn công bề mặt con lăn kim loại ở các mức độ khác nhau. Ở nhiệt độ cao, oxy phản ứng với bề mặt con lăn tạo thành vảy oxit; các khí chứa lưu huỳnh tấn công thông qua các cơ chế ăn mòn nóng mạnh hơn nhiều so với quá trình oxy hóa đơn giản; carbon monoxide có thể cacbon hóa bề mặt con lăn thép; và khí quyển hydro có thể làm giòn một số thành phần hợp kim nhất định. Hợp kim con lăn chống oxy hóa tạo thành các lớp oxit bảo vệ bám dính, phát triển chậm (thường là Al₂O₃ hoặc Cr₂O₃) hoạt động như các rào cản khuếch tán, làm giảm đáng kể tốc độ oxy hóa tiếp tục.

Mài mòn và dính

Vật liệu được truyền qua lò - dải thép nóng, thủy tinh, gốm sứ hoặc các sản phẩm đất sét nung - tiếp xúc với bề mặt con lăn dưới tải. Các sản phẩm thép có thể chuyển lớp oxit bám dính (được gọi là tích tụ hoặc bồi tụ) lên bề mặt con lăn; sự tích tụ này phát triển dần dần và cuối cùng gây ra các khuyết tật bề mặt trên sản phẩm được chuyển tải. Thủy tinh và gốm sứ mài mòn bề mặt con lăn thông qua tiếp xúc trực tiếp. Cả hai cơ chế đều làm suy giảm hình dạng và kết cấu bề mặt con lăn, làm giảm tuổi thọ sử dụng và ảnh hưởng đến chất lượng sản phẩm. Các phương pháp xử lý bề mặt, lớp phủ hoặc lựa chọn vật liệu chống mài mòn giúp giảm thiểu độ bám dính và tối đa hóa độ cứng bề mặt ở nhiệt độ là những phản ứng chính đối với thách thức này.

Sốc nhiệt và đạp xe

Con lăn lò có thể bị sốc nhiệt khi khởi động lò từ lúc còn lạnh, khi ngừng hoạt động theo kế hoạch hoặc ngoài kế hoạch và khi vật liệu lạnh đi vào vùng lò nóng. Sự thay đổi nhiệt độ nhanh chóng tạo ra các gradient nhiệt lớn trong thân con lăn, tạo ra ứng suất bên trong có thể gây nứt - đặc biệt ở các con lăn gốm hoặc con lăn kim loại phủ gốm, nơi phải quản lý cẩn thận sự giãn nở nhiệt không khớp giữa lớp phủ và chất nền.

Vật liệu được sử dụng trong xây dựng con lăn lò

Việc lựa chọn vật liệu con lăn là quyết định kỹ thuật quan trọng nhất trong việc lựa chọn con lăn lò và phải cân bằng giữa khả năng nhiệt độ, khả năng chống ăn mòn và oxy hóa, độ bền cơ học, độ ổn định nhiệt và chi phí trong thời gian sử dụng dự kiến.

Hợp kim đúc chịu nhiệt

Các hợp kim chịu nhiệt dựa trên gang và niken - bao gồm gang có hàm lượng crôm cao, HK-40, hợp kim biến tính HP và các thành phần sắt-niken-crom austenit tương tự - được sử dụng rộng rãi cho các con lăn lò hoạt động trong 900°C–1.100°C phạm vi. Các hợp kim này có được độ bền nhiệt độ cao từ sự kết hợp giữa tăng cường dung dịch rắn (crom, niken và các nguyên tố khác trong ma trận austenit) và kết tủa cacbua giúp ổn định ranh giới hạt chống lại sự rão. Hàm lượng crom của 20–35% trọng lượng cung cấp sự hình thành cặn nhôm hoặc crom cần thiết cho khả năng chống oxy hóa.

Siêu hợp kim gốc niken

Đối với các ứng dụng lò đòi hỏi khắt khe nhất đạt tới hoặc vượt quá 1.100°C - bao gồm lò ủ nhiệt độ cao, lò nung kết và lò luyện sắt khử trực tiếp (DRI) - con lăn siêu hợp kim gốc niken mang lại khả năng chống rão và chống oxy hóa vượt trội so với hợp kim gốc sắt. Sự kết hợp giữa tăng cường kết tủa γ' và hợp kim với crom, nhôm và các nguyên tố phản ứng cho phép các vật liệu này duy trì tính toàn vẹn về cấu trúc ở nhiệt độ mà hợp kim gốc sắt sẽ bị rão một cách nghiêm trọng.

Con lăn gốm silicon cacbua (SiC)

Con lăn gốm cacbua silic được sử dụng trong ngành sản xuất thủy tinh (dây chuyền ủ kính nổi và kính phẳng) và trong lò nung gạch men ở nhiệt độ lên tới 1.350°C . SiC có khả năng chống sốc nhiệt đặc biệt (rất quan trọng trong chế biến thủy tinh khi thủy tinh lạnh đi vào lò nóng), độ cứng nóng rất cao chống mài mòn từ các sản phẩm gốm hoặc thủy tinh, khả năng chống oxy hóa tốt và hệ số giãn nở nhiệt thấp giúp giảm thiểu biến dạng nhiệt ở nhiệt độ vận hành. Con lăn SiC rất giòn - chúng không thể chịu được tải trọng điểm hoặc va đập đáng kể - nhưng độ cứng bề mặt và khả năng chịu nhiệt độ của chúng vượt xa các con lăn kim loại cho các ứng dụng nhiệt độ cao cụ thể.

Con lăn composite và tráng

Con lăn lò composite sử dụng lõi kim loại (thường là hợp kim chịu nhiệt) với lớp phủ gốm hoặc ống bọc composite được áp dụng cho bề mặt thân cuộn. Lõi kim loại mang lại độ bền cơ học, độ dẻo và khả năng chịu tải nặng; lớp bề mặt gốm cung cấp độ cứng, chống mài mòn và chống oxy hóa. Lớp phủ phun nhiệt (bao gồm cacbua vonfram ứng dụng HVOF và gốm oxit phun plasma) và lớp phủ aluminide khuếch tán thường được áp dụng cho chất nền con lăn kim loại để kéo dài tuổi thọ trong môi trường mài mòn hoặc ăn mòn cụ thể.

Các loại lò sử dụng con lăn

Con lăn lò được sử dụng trên nhiều loại lò công nghiệp liên tục, với vật liệu con lăn và thông số hình học thay đổi tùy theo yêu cầu về nhiệt độ, không khí, tải trọng và sản phẩm của từng ứng dụng.

Các thông số thiết kế chính của con lăn lò

Việc chọn con lăn lò chính xác cho một ứng dụng cụ thể đòi hỏi phải xác định một số thông số hiệu suất và kích thước chính ảnh hưởng trực tiếp đến khả năng hỗ trợ, độ võng khi chịu tải và tuổi thọ sử dụng.

• Đường kính và chiều dài thân con lăn: Con lăn có đường kính lớn hơn có độ cứng uốn lớn hơn đối với một vật liệu nhất định - quan trọng để giảm thiểu độ võng dưới trọng lượng của tấm nặng. Chiều dài con lăn được xác định bởi chiều rộng lò, có thể dao động từ dưới 1 mét đối với lò gạch men nhỏ đến hơn 10 mét cho lò hâm nóng máy cán thép dải rộng.
• Độ võng khi chịu tải: Độ lệch (độ võng) tối đa cho phép của thân con lăn dưới trọng lượng của chính nó cộng với tải trọng của sản phẩm là một hạn chế thiết kế quan trọng. Độ lệch quá mức làm cho vật liệu được chuyển tải bị cong hoặc vênh, tạo ra hình dạng sản phẩm không đúng đặc điểm kỹ thuật. Độ võng tối đa cho phép thường được xác định bằng một phần của nhịp con lăn - thường L/1000 hoặc ít hơn ở nhiệt độ vận hành, trong đó L là nhịp không được hỗ trợ.
• Bề mặt hoàn thiện và hồ sơ: Con lăn vận chuyển các vật liệu nhạy cảm với bề mặt như thép chất lượng ô tô hoặc kính phẳng yêu cầu giá trị độ nhám bề mặt (Ra) được kiểm soát chặt chẽ để ngăn ngừa vết bề mặt trên sản phẩm. Các con lăn trong lò nung gạch men có thể được định hình (có rãnh hoặc có rãnh) để kiểm soát vị trí của gạch và ngăn chặn sự tiếp xúc với các cạnh.
• Kết thúc sơ khai và thiết kế tạp chí: Các đầu của con lăn lò nhô ra qua các thành bên của lò và được đỡ bởi các ổ trục đặt ở vùng nhiệt độ môi trường xung quanh mát hơn bên ngoài lò. Thiết kế đầu sơ khai phải đáp ứng được sự chênh lệch nhiệt độ lớn giữa thân con lăn nóng (ở nhiệt độ lò) và vòng bi nhiệt độ môi trường xung quanh - một sự khác biệt dẫn đến sự giãn nở nhiệt chênh lệch đáng kể và phải được quản lý bởi thiết kế cổ trục và vòng bi.
• Cấu hình ổ đĩa: Các con lăn lò được dẫn động từ bên ngoài lò qua các đầu còn sơ khai, sử dụng bộ truyền động xích, bộ truyền động bánh răng hoặc động cơ servo riêng lẻ. Tốc độ quay đồng đều trên tất cả các con lăn trong một khu vực là điều cần thiết để ngăn chặn tốc độ chênh lệch có thể khiến vật liệu được chuyển tải bị lệch hoặc gây ra vết bề mặt.

Các dạng lỗi và nguyên nhân của chúng

Việc hiểu rõ các chế độ hỏng hóc của con lăn lò giúp các kỹ sư xác định chính xác các con lăn và lập kế hoạch định kỳ bảo trì nhằm ngăn ngừa sự cố ngừng hoạt động ngoài kế hoạch của lò - vốn cực kỳ tốn kém trong các hoạt động sản xuất liên tục.

Biến dạng leo (Cúi đầu)

Chế độ hư hỏng phổ biến nhất đối với các con lăn lò kim loại, đặc biệt là ở vùng nhiệt độ cao. Con lăn dần dần phát triển thành một cung cố định do bị biến dạng dưới sức nặng tổng hợp của thân con lăn và vật liệu được chuyển tải. Con lăn cong tạo ra bề mặt vận chuyển không bằng phẳng, gây ra hiện tượng gợn sóng hoặc cong vênh của sản phẩm và cuối cùng tiếp xúc với cấu trúc lò liền kề. Con lăn có rãnh leo phải được thay thế trước khi cung vượt quá giới hạn độ võng tối đa cho phép.

Tích tụ bề mặt (Bồi tụ)

Trong các lò gia công thép, cặn oxit sắt từ bề mặt dải hoặc tấm bám vào bề mặt con lăn nóng và tích tụ theo thời gian, tạo thành các cặn lắng cứng (bồi tụ) được liên kết với bề mặt con lăn. Những cặn lắng này tạo ra những bất thường trên bề mặt, đánh dấu sản phẩm và cuối cùng gây ra sự loại bỏ sản phẩm. Sự bồi tụ được quản lý bằng cách làm sạch con lăn định kỳ (cơ học hoặc hóa học) và bằng cách chọn vật liệu hoặc lớp phủ con lăn để giảm thiểu độ bám dính oxit.

nứt nhiệt

Thay đổi nhiệt độ nhanh chóng - trong quá trình khởi động, tắt lò hoặc khi vật liệu lạnh đi vào vùng nóng - tạo ra ứng suất nhiệt trong thân con lăn có thể gây ra các vết nứt trên bề mặt. Ở các con lăn gốm, vết nứt do nhiệt có thể lan truyền nhanh chóng nếu con lăn nhạy cảm với vết khía. Trong các con lăn kim loại, quá trình oxy hóa bề mặt và ăn mòn nóng tương tác với hiện tượng mỏi nhiệt để tạo ra một mạng lưới các vết nứt bề mặt (các vết nứt do mỏi nhiệt) ngày càng sâu hơn và cuối cùng cần phải thay thế con lăn.

Quá trình oxy hóa và ăn mòn nóng Degradation

Hoạt động liên tục trong môi trường lò ăn mòn làm giảm dần độ dày thành của con lăn kim loại thông qua quá trình oxy hóa và ăn mòn nóng. Lớp oxit hình thành trên bề mặt con lăn bị bong tróc định kỳ dưới tác dụng của chu kỳ nhiệt, khiến kim loại mới bị tấn công mới. Trong nhiều giờ hoạt động, cơ chế này làm giảm diện tích mặt cắt hiệu quả của thân con lăn, làm giảm khả năng chống rão và khả năng chịu tải của kết cấu.

Quản lý cuộc sống bảo trì và dịch vụ

Thay thế con lăn lò là một trong những hoạt động bảo trì theo kế hoạch quan trọng nhất trong quá trình vận hành lò liên tục, đòi hỏi phải tắt lò, tốn nhiều lao động và các bộ phận thay thế có giá trị cao. Quản lý tuổi thọ sử dụng hiệu quả sẽ giảm thiểu cả chi phí hỏng hóc ngoài dự kiến ​​và thay thế sớm theo lịch trình.

1. Giám sát độ lệch: Việc đo thường xuyên độ lệch của con lăn trong quá trình ngừng bảo trì theo lịch trình - thường sử dụng các công cụ căn chỉnh bằng laser - xác định các con lăn đạt đến cung tối đa cho phép trước khi chúng gây ra vấn đề về chất lượng sản phẩm. Con lăn hiển thị độ lệch trên 50% giá trị lớn nhất cho phép thường được lên kế hoạch để thay thế trong thời gian ngắn thay vì để lại cho đến khi hỏng hóc.
2. Kiểm tra tình trạng bề mặt: Kiểm tra trực quan và kích thước của tình trạng bề mặt con lăn trong quá trình tắt máy xác định sự tích tụ, nứt và ăn mòn bề mặt. Sự tích tụ nhỏ đôi khi có thể được mài hoặc cắt bỏ bằng máy để khôi phục chất lượng bề mặt con lăn; sự tích tụ nghiêm trọng hoặc nứt bề mặt thường cần phải thay thế.
3. Đo độ dày của tường: Đối với các con lăn kim loại, phép đo độ dày siêu âm trong quá trình tắt máy sẽ định lượng vật liệu bị tiêu hao do quá trình oxy hóa và ăn mòn. Dữ liệu này cung cấp tính toán tuổi thọ còn lại cho phép thay thế theo kế hoạch trước khi kết cấu bị hỏng thay vì thay thế phản ứng sau khi hỏng hóc.
4. Kiểm tra tính nhất quán xoay vòng: Giám sát mô-men truyền động của mỗi con lăn trong quá trình sản xuất sẽ xác định các con lăn có ma sát ổ trục tăng, độ mòn của xích truyền động hoặc liên kết cơ học xảy ra trước sự cố nghiêm trọng. Chỉ số mô-men xoắn bất thường cần phải điều tra và thay thế phòng ngừa.
5. Hồ sơ cuộc sống phục vụ lịch sử: Việc duy trì hồ sơ dịch vụ dành riêng cho con lăn liên kết ngày lắp đặt, nhiệt độ vùng vận hành, tổng số giờ hoạt động, chế độ lỗi và ngày thay thế sẽ xây dựng bộ dữ liệu cần thiết để tối ưu hóa các quyết định về thông số kỹ thuật và lập lịch thay thế cho việc mua sắm con lăn trong tương lai.
